Každý deň vstupujeme do týchto kovových kabín a stlačíme tlačidlo, akoby to bolo najnormálnejšie na svete. Málokto si však uvedomuje, aké sofistikované technológie sa skrývajú za jednoduchým pohybom nahor či nadol. Výťahy sa stali neoddeliteľnou súčasťou nášho života, no ich fungovanie zostává pre väčšinu z nás záhadou.
Vertikálna doprava predstavuje komplexný systém mechanických, elektrických a bezpečnostných komponentov, ktoré musia spolupracovať s matematickou presnosťou. Môžeme na ňu nazerať z pohľadu inžinierskej vedy, z perspektívy každodenného používateľa alebo cez prizmu historického vývoja, ktorý formoval moderné mestské prostredie.
Pripravte sa na fascinujúce putovanje do sveta, kde sa stretáva fyzika s praktickosťou. Dozviete sa, prečo sa výťahy nehýbu plynulo, ako dokážu uniesť obrovské váhy a čo všetko musí fungovať, aby ste sa bezpečne dostali do svojho cieľa.
Základné princípy fungovania výťahov
Srdcom každého výťahu je systém protizávažia, ktorý využíva jednoduchý fyzikálny princíp rovnováhy síl. Kabína a protizávaží sú spojené oceľovými lanami cez kladku v hornej časti šachty. Keď kabína stúpa, protizávaží klesá a naopak.
Elektromotor nemusí prekonávať celú hmotnosť kabíny s nákladom. Stačí mu vyvinúť silu potrebnú na prekonanie rozdielu hmotností medzi kabínou a protizávažím. Toto riešenie drasticky znižuje energetickú náročnosť a umožňuje plynulý pohyb.
Moderné výťahy používajú frekvenčné meniče, ktoré regulujú otáčky motora s extrémnou presnosťou. Vďaka tomu dokážu kabína zastaviť presne na úrovni podlahy s odchýlkou len niekoľko milimetrov.
"Protizávaží v modernom výťahu váži približne rovnako ako kabína plus 40-50% jej maximálneho zaťaženia, čo zabezpečuje optimálnu energetickú efektívnosť."
Bezpečnostné systémy a ich význam
Bezpečnosť výťahov stojí na viacerých nezávislých systémoch, ktoré sa navzájom dopĺňajú. Overspeed governor monitoruje rýchlosť kabíny a v prípade prekročenia povolenej rýchlosti aktivuje núdzové brzdy.
Bezpečnostné brzdy sa nachádzajú priamo na kabíne a dokážu ju zastaviť aj pri úplnom zlyhání lanového systému. Tieto mechanické zariadenia fungují na princípe trenia a sú navrhnuté tak, aby vydržali extrémne zaťaženie.
Každý výťah má viacero nezávislých oceľových lán, pričom každé z nich dokáže samo o sebe uniesť celú hmotnosť kabíny. Táto redundancia zabezpečuje, že zlyhanie jedného lana neohrozí bezpečnosť cestujúcich.
Elektronické systémy neustále monitorujú všetky parametre výťahu – od polohy kabíny až po zaťaženie motorov. Pri akejkoľvek abnormálnej situácii dokážu výťah okamžite zastaviť a aktivovať núdzové postupy.
Typy výťahových systémov
Hydraulické výťahy
Hydraulické systémy využívajú tlak hydraulickej kvapaliny na pohon piesta, ktorý priamo dvíha kabínu. Sú ideálne pre nižšie budovy do 6 poschodí, pretože ponúkajú plynulý chod a relatívne jednoduchú konštrukciu.
Hlavnou výhodou je vysoká nosnosť a spoľahlivosť pri nízkych rýchlostiach. Nevýhodou býva pomalší pohyb a potreba strojovne v spodnej časti budovy pre hydraulické čerpadlo.
Lanové výťahy
Lanové systémy dominujú vo vysokých budovách vďaka svojej efektívnosti a rýchlosti. Rozdeľujeme ich na geared (prevodové) a gearless (bezprevodové) systémy.
Bezprevodové výťahy dosahujú vyššie rýchlosti a sú tichšie, pretože motor je priamo spojený s kladkou. Prevodové systémy sú ekonomickejšie pre stredné výšky budov a ponúkajú dobrý kompromis medzi cenou a výkonom.
| Typ výťahu | Maximálna výška | Rýchlosť | Hlavné použitie |
|---|---|---|---|
| Hydraulický | 20 metrov | 0,15-1 m/s | Nízke budovy, továrne |
| Lanový prevodový | 75 metrov | 0,5-2,5 m/s | Stredné budovy |
| Lanový bezprevodový | 500+ metrov | 1-20 m/s | Mrakodrapy |
Moderné technológie a inovácie
Súčasné výťahy integrujú umelú inteligenciu na optimalizáciu prevádzky. Systémy dokážu predpovedať dopyt na jednotlivých poschodiach a prerozdeliť kabíny tak, aby sa minimalizovali čakacie doby.
Regeneratívne brzdy premieňajú kinetickú energiu klesajúcej kabíny na elektrickú energiu, ktorá sa vracia do siete. Tento systém môže ušetriť až 30% energie v porovnaní s konvenčnými riešeniami.
Destination dispatch systémy revolucionizujú spôsob ovládania výťahov. Namiesto tlačidiel v kabíne cestujúci zadávajú cieľové poschodie už pri vstupe do budovy, čo umožňuje efektívnejšie plánovanie trás.
Bezlanové systémy využívajúce magnetickú levitáciu predstavujú budúcnosť vertikálnej dopravy. Tieto systémy dokážu pohybovať viacerými kabínami v jednej šachte súčasne a dosiahnuť tak nebývalú kapacitu.
"Moderné výťahy s umelou inteligenciou dokážu znížiť čakacie doby o 40% a energetickú spotrebu o 25% v porovnaní s konvenčnými systémami."
Konštrukcia výťahovej šachty
Šachta výťahu musí byť navrhnutá s ohľadom na presné tolerancie a bezpečnostné požiadavky. Vodidlá zabezpečujú presný pohyb kabíny a bránia jej vychýleniu zo zvislej dráhy.
Strojovňa sa môže nachádzať nad šachtou, vedľa nej alebo dokonca v spodnej časti budovy. Moderné machine-room-less systémy eliminujú potrebu samostatnej strojovne úplne.
Ventilačný systém šachty zabezpečuje cirkuláciu vzduchu a odvod tepla vznikajúceho pri prevádzke. Správne navrhnutá ventilácia predchádza kondenzácii vlhkosti a korózii komponentov.
Požiadavky na stavebné riešenie
Základy šachty musia byť dimenzované na prenášanie dynamických zaťažení vznikajúcich pri prevádzke výťahu. Vibračná izolácia zabezpečuje, že kmitanie sa neprenáša do konštrukcie budovy.
Presnosť vybudovania šachty je kritická – odchýlky od zvislice nesmú prekročiť niekoľko milimetrov na celú výšku. Akékoľvek nepresnosti sa prejavia nepríjemným kmitaním kabíny a predčasným opotrebením komponentov.
| Komponenty šachty | Funkcia | Materiál |
|---|---|---|
| Vodidlá | Vedenie kabíny | Oceľ T-profil |
| Nárazníky | Zastavenie v krajných polohách | Pružinové/hydraulické |
| Bezpečnostné zariadenia | Ochrana pred pádom | Mechanické brzdy |
| Elektroinštalácia | Napájanie a riadenie | Kabely v chráničkách |
Ovládacie systémy a elektronika
Moderné výťahy používajú mikroprocesorové riadiace jednotky, ktoré spracúvajú stovky signálov za sekundu. Tieto systémy monitorujú polohu kabíny, rýchlosť, zaťaženie a stav všetkých bezpečnostných zariadení.
Komunikačné protokoly umožňujú vzdialené monitorovanie a diagnostiku výťahov. Servisní technici môžu identifikovať problémy ešte pred ich vznikom a naplánovať preventívnu údržbu.
Núdzové komunikačné systémy zabezpečujú spojenie s dispečingom aj pri výpadku elektrickej energie. Záložné napájanie umožňuje núdzovú prevádzku a bezpečné vyslobodenie cestujúcich.
Inteligentné senzory detekujú prítomnosť cestujúcich v dverách a zabezpečujú ich bezpečné zatvorenie. Svetelné závory a tlakové senzory vytvárajú viacúrovňový bezpečnostný systém.
"Moderný výťah obsahuje viac ako 200 senzorov, ktoré neustále monitorujú jeho stav a zabezpečujú bezpečnú prevádzku."
Energetická efektívnosť a udržateľnosť
Výťahy spotrebúvajú približne 3-8% celkovej energie budovy, preto je optimalizácia ich prevádzky kľúčová pre energetickú efektívnosť. LED osvetlenie a automatické vypínanie pri nečinnosti výrazne znižujú spotrebu.
Inteligentné riadenie dokáže optimalizovať trasy tak, aby sa minimalizoval počet jázd a čakacích dôb. Grupové riadenie viacerých výťahov v jednej budove môže ušetriť až 20% energie.
Použitie ekologických materiálov a recyklovateľných komponentov sa stáva štandardom v moderne konštrukcii výťahov. Hydraulické kvapaliny sú nahrádzané biodegradovateľnými alternatívami.
Certifikácia energetickej efektívnosti výťahov podľa európskych noriem pomáha majiteľom budov vybrať najvhodnejšie riešenie z hľadiska dlhodobých prevádzkových nákladov.
Údržba a servis výťahov

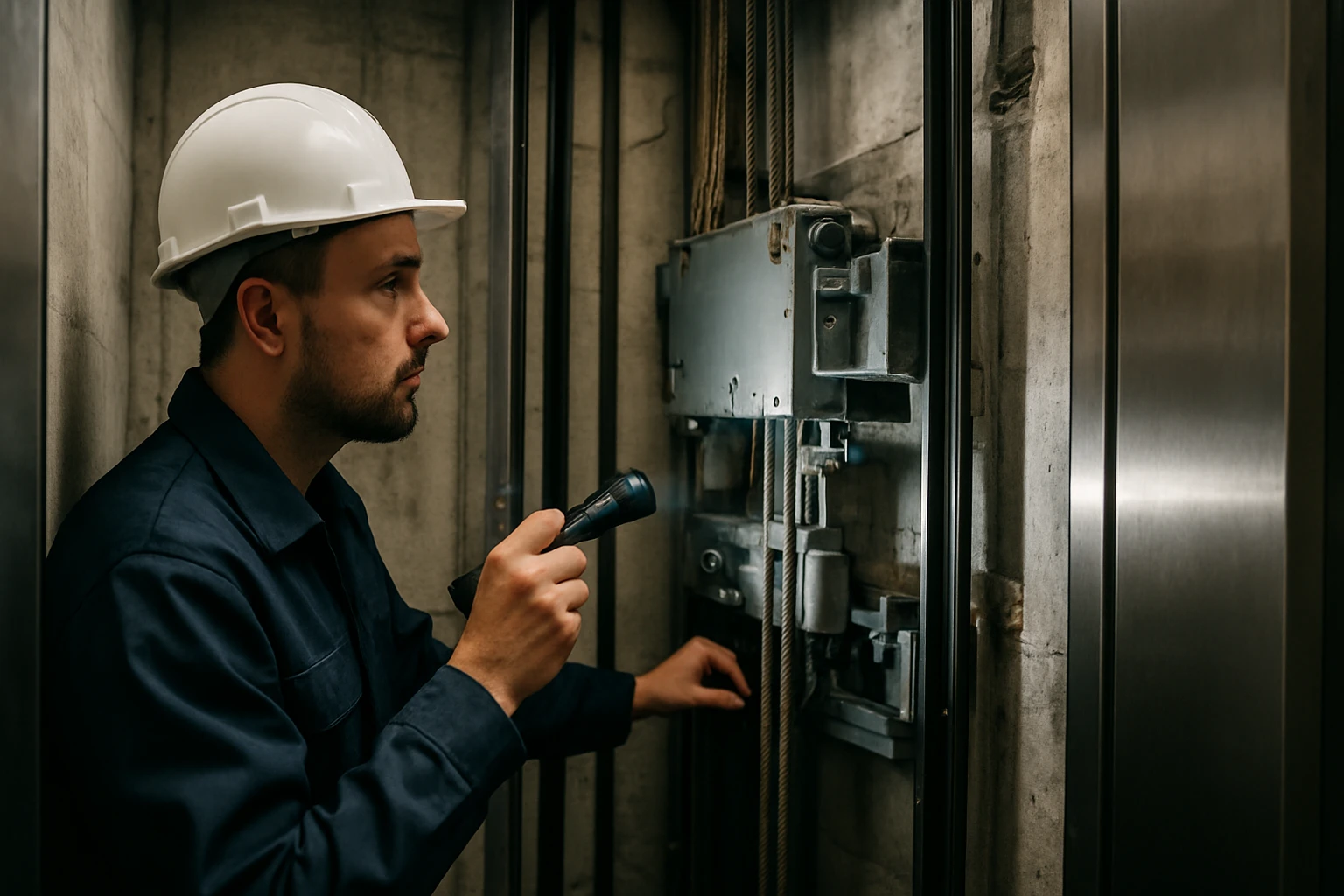

Pravidelná údržba je zárukou bezpečnej a spoľahlivej prevádzky výťahu. Preventívne kontroly zahŕňajú overenie všetkých bezpečnostných systémov, mazanie pohyblivých častí a kontrolu opotrebenia.
Moderné diagnostické systémy umožňujú prediktívnu údržbu, kde sa komponenty vymieňajú na základe ich skutočného stavu, nie podľa časového harmonogramu. Toto prístup znižuje náklady a zvyšuje spoľahlivosť.
Zákonné kontroly výťahov sú povinné a musia ich vykonávať autorizované osoby. Tieto kontroly overujú súlad s bezpečnostnými normami a funkčnosť všetkých kritických systémov.
Modernizácia starších výťahov môže výrazne zlepšiť ich efektívnosť a bezpečnosť. Výmena riadiacich systémov, motorov a bezpečnostných zariadení môže predĺžiť životnosť výťahu o desiatky rokov.
"Správne udržiavaný výťah má životnosť 20-30 rokov, pričom modernizácia môže tento čas predĺžiť o ďalších 15-20 rokov."
Bezpečnostné normy a predpisy
Európske normy EN 81 definujú požiadavky na bezpečnosť výťahov a zabezpečujú jednotné štandardy v celej EÚ. Tieto normy pokrývajú konštrukciu, inštaláciu, testovanie a prevádzku výťahov.
Smernica o výťahoch 2014/33/EÚ ustanovuje základné bezpečnostné požiadavky a postupy pre uvedenie výťahov na trh. Každý výťah musí mať certifikát súladu a technickú dokumentáciu.
Národné predpisy dopĺňajú európske normy o špecifické požiadavky týkajúce sa inštalácie, prevádzky a kontrol. Porušenie týchto predpisov môže mať vážne právne a bezpečnostné následky.
Školenie obsluhy a používateľov je často podceňovaným aspektom bezpečnosti. Správne používanie výťahu a poznanie núdzových postupov môže zabrániť nehodám a poškodeniam.
Výťahy v extrémnych podmienkach
Seizmicky aktívne oblasti vyžadujú špeciálne riešenia, ktoré umožňujú výťahom fungovať aj počas zemetrasenia. Seizmické senzory dokážu zastaviť výťah a presunúť ho do najbližšieho poschodia pri prvých signáloch otrasov.
Výťahy v mrakodrapoch musia zvládnuť extrémne výšky a veterné zaťaženie. Dvojpodlažné kabíny a vysokorýchlostné systémy s rýchlosťou až 20 m/s sú štandardom v najvyšších budovách sveta.
Protipožiarne výťahy majú špeciálne konštrukcie odolné voči vysokým teplotám a dymu. Tieto systémy umožňujú evakuáciu osôb s obmedzenou mobilitou aj v prípade požiaru.
Arktické podmienky vyžadujú špeciálne materiály a mazadlá, ktoré zachovajú funkčnosť aj pri extrémne nízkych teplotách. Vykurovanie šachty a strojovne je v týchto podmienkach nevyhnutné.
"Najrýchlejší výťah na svete v Shanghai Tower dosahuje rýchlosť 20,5 m/s a dokáže prekonať 632 metrov za menej ako 53 sekúnd."
Budúcnosť vertikálnej dopravy
Magnetická levitácia eliminuje potrebu lán a umožňuje pohyb kabín v akejkoľvek smere – nielen vertikálne. Tieto systémy môžu mať viacero kabín v jednej šachte pohybujúcich sa nezávisle.
Solárne panely integrované do konštrukcie výťahu môžu pokryť značnú časť jeho energetických potrieb. Energeticky pozitívne výťahy produkujú viac energie, ako spotrebúvajú.
Inteligentné budovy budúcnosti budú mať výťahy prepojené s ostatnými systémami budovy. Koordinácia s klimatizáciou, osvetlením a bezpečnostnými systémami vytvorí komplexný ekosystém.
Personalizácia služieb na základe rozpoznávania používateľov umožní automatické nastavenie osvetlenia, teploty a dokonca aj hudby v kabíne podľa preferencií konkrétneho cestujúceho.
Výťahy sa stávajú čoraz tichšími, rýchlejšími a efektívnejšími. Nové materiály ako uhlíkové vlákna a pokročilé kompozity umožňujú konštrukciu ľahších a pevnejších komponentov.
Často kladené otázky
Prečo sa výťah občas zatrasie pri štarte alebo zastavovaní?
Mierne zatrašenie je normálne a vzniká pri spúšťaní a zastavovaní motora. Moderné frekvenčné meniče tento efekt minimalizujú, ale úplne ho eliminovať nie je možné z dôvodu mechanických tolerancií a pružnosti lán.
Môže sa výťah zrútiť, ak sa pretrhne lano?
Nie, moderné výťahy majú viacero nezávislých oceľových lán a každé z nich dokáže samo uniesť celú hmotnosť kabíny. Navyše sú vybavené bezpečnostnými brzdami, ktoré kabínu zastavia aj pri úplnom zlyhání lanového systému.
Prečo výťah niekedy nejde na požadované poschodie?
Výťah môže ignorovať požiadavku z bezpečnostných dôvodov – napríklad pri prekročení maximálnej hmotnosti, otvorených dverách alebo poruche senzora na cieľovom poschodí. Inteligentné systémy tiež optimalizujú trasy pre maximálnu efektívnosť.
Je bezpečné používať výťah počas búrky?
Áno, výťahy majú blesk zvodové systémy a sú navrhnuté tak, aby vydržali elektrické výboje. V prípade výpadku elektriny majú záložné napájanie na bezpečné dokončenie jazdy a otvorenie dverí.
Prečo sú niektoré výťahy pomalšie ako iné?
Rýchlosť výťahu závisí od jeho typu, výšky budovy a účelu použitia. Hydraulické výťahy sú pomalšie ale tichšie, vysokorýchlostné výťahy v mrakodrapoch dosahujú rýchlosť až 20 m/s. Rýchlosť je tiež limitovaná komfortom cestujúcich.
Môžem si sám opraviť zaseknuté tlačidlo vo výťahu?
Nie, akékoľvek zásahy do výťahu môžu vykonávať iba certifikovaní technici. Neodborné opravy môžu ohroziť bezpečnosť a porušiť záručné podmienky. Pri problémoch kontaktujte správcu budovy alebo servisnú spoločnosť.
