Zistite tajomstvo AC-DC konvertora: Ako mení elektrinu a kde všade sa využíva?

Elektrická energia obklopuje náš každodenný život v takej miere, že si to často ani neuvedomujeme. Od nabíjania smartfónu až po fungovanie chladničky – všetko závisí od správneho typu elektrického prúdu. Práve tu vstupuje do hry jeden z najdôležitejších elektronických komponentov súčasnosti.

AC-DC konvertor predstavuje technológiu, ktorá umožňuje premenu striedavého prúdu na jednosmerný. Táto premena nie je len technickou záležitosťou, ale základom fungovania väčšiny elektronických zariadení v domácnostiach aj priemysle. Existuje viacero spôsobov, ako túto premenu realizovať, pričom každý má svoje špecifiká a využitie.

Pochopenie princípov fungovania týchto konvertorov vám poskytne hlbší vhľad do sveta elektroniky. Dozviete sa, prečo sú nevyhnutné, ako fungují rôzne typy a kde všade ich môžete stretnúť vo svojom okolí.

Základné princípy fungovania AC-DC konvertora

Premena elektrického prúdu zo striedavého na jednosmerný spočíva v niekoľkých kľúčových krokoch. Striedavý prúd mení svoju polaritu v pravidelných intervaloch, zatiaľ čo jednosmerný prúd má konštantnú polaritu a smer toku.

Najjednoduchší AC-DC konvertor využíva usmerňovací mostík zložený zo štyroch diód. Tieto polovodičové prvky umožňujú prúdu tiecť len v jednom smere. Keď striedavý prúd prechádza mostíkom, diódy automaticky prepínajú cestu prúdu tak, aby výstupný prúd mal vždy rovnakú polaritu.

Filtračné kondenzátory následne vyhladzujú pulzujúci výstup a vytvárajú stabilnejší jednosmerný prúd. Regulačné obvody zabezpečujú konštantné výstupné napätie aj pri zmenách záťaže alebo vstupného napätia.

Typy usmerňovačov a ich charakteristiky

Existuje niekoľko základných typov usmerňovačov, každý s vlastnými výhodami:

• Polovičný usmerňovač – využíva iba jednu diódu, jednoduchý ale neefektívny
• Celovlnný usmerňovač – používa transformátor so stredným odberom
• Mostíkový usmerňovač – najčastejšie používaný typ s vysokou efektívnosťou
• Synchronný usmerňovač – využíva tranzistory namiesto diód pre vyššiu účinnosť

Lineárne verzus spínané konvertory

Rozdelenie AC-DC konvertorov na lineárne a spínané predstavuje zásadný rozdiel v prístupe k regulácii výstupného napätia. Lineárne konvertory fungujú na princípe kontinuálnej regulácie pomocou tranzistora pracujúceho v lineárnej oblasti.

Ďalšie články

Tajomstvo variabilnej geometrie turba: Ako to funguje, aké sú výhody a kde všade sa používa!

Objevte tajemství hydromotorov: Ako fungujú a kde ich môžete využiť!

Šokujúca pravda o CRDI motoroch: Zistite, ako tieto motory zmenili automobilový priemysel!

Lineárne konvertory poskytujú veľmi čistý výstup s minimálnym šumom. Nevýhodou je nízka účinnosť, ktorá sa pohybuje okolo 50-60%, pretože prebytočná energia sa premieňa na teplo. Používajú sa tam, kde je prioritou nízky šum a jednoducháť konštrukcie.

Spínané konvertory pracujú na princípe vysokofrekvenčného spínania. Regulačný prvok sa rýchlo zapína a vypína, čím sa dosahuje vysoká účinnosť až 95%. Nevýhodou je vyšší šum a komplexnejšia konštrukcia s potrebou filtračných obvodov.

Porovnanie vlastností konvertorov

Komponenty a obvody AC-DC konvertorov

Každý AC-DC konvertor obsahuje niekoľko základných komponentov, ktoré spolupracujú pri premene prúdu. Transformátor znižuje alebo zvyšuje vstupné napätie na požadovanú úroveň a zároveň poskytuje galvanické oddelenie od siete.

Usmerňovacie diódy predstavujú srdce konvertora. Moderné konvertory často používajú Schottkyho diódy pre nižší úbytok napätia alebo výkonové MOSFETy v synchronných usmerňovačoch. Kondenzátory vyhladzujú pulzujúci prúd a vytvárajú energetickú zásobu.

Regulačné obvody monitorujú výstupné napätie a upravujú činnosť konvertora pre udržanie stability. Obsahujú referenčné napätie, komparátory a spätnoväzobné obvody. Ochranné prvky chránia konvertor pred prepätím, skratom a prehriatím.

"Kvalita filtrácie a regulácie určuje, či bude konvertor dodávať čistú energiu alebo bude zdrojom rušenia pre citlivé elektronické zariadenia."

Aplikácie v spotrebnej elektronike

Domácnosti sú plné zariadení, ktoré využívajú AC-DC konvertory. Každý adaptér pre laptop, nabíjačka telefónu či napájací zdroj pre televízor obsahuje tento typ konvertora. Tieto zariadenia musia byť kompaktné, efektívne a bezpečné.

Mobilné zariadenia vyžadujú špecializované konvertory s možnosťou rýchleho nabíjania. Moderné technológie ako Quick Charge alebo USB Power Delivery umožňujú dynamické prispôsobenie výstupného napätia a prúdu podľa potrieb zariadenia.

Herné konzoly a počítače používajú výkonné spínané zdroje s viacerými výstupnými napätiami. Tieto konvertory musia zvládnuť vysoké prúdové špičky a udržať stabilitu aj pri rýchlych zmenách záťaže.

Domáce spotrebiče a ich požiadavky

• Malé spotrebiče – mixéry, fény, vysávače s DC motormi
• Audio technika – zosilňovače, reproduktory s digitálnym spracovaním
• LED osvetlenie – vyžaduje konštantný prúd namiesto napätia
• Bezpečnostné systémy – kamery, alarmy s nepretržitou prevádzkou

Priemyselné využitie konvertorov

Priemyselné prostredie kladie na AC-DC konvertory oveľa vyšší nároky. Musia pracovať v náročných podmienkach s vysokými teplotami, vibráciami a elektromagnetickým rušením. Účinnosť je kľúčová kvôli úsporám energie a zníženiu prevádzkových nákladov.

Pohonné systémy využívajú výkonné konvertory pre napájanie frekvenčných meničov. Tieto systémy ovládajú rýchlosť a moment elektrických motorov v širokom spektre aplikácií od výrobných liniek po ventilačné systémy.

Zváracie zariadenia predstavujú špecifickú aplikáciu vyžadujúcu vysoké prúdy pri relatívne nízkych napätiach. Moderné invertorové zváračky používajú vysokofrekvenčné konvertory pre presnejšie ovládanie zváracieho procesu.

Energetická účinnosť a environmentálne aspekty

Moderné AC-DC konvertory musia spĺňať prísne normy energetickej účinnosti. Regulácie ako Energy Star alebo európska direktíva o ekodizajne stanovujú minimálne požiadavky na účinnosť a spotrebu v pohotovostnom režime.

Účinnosť konvertora priamo ovplyvňuje spotrebu energie a produkciu tepla. Každé percento zlepšenia účinnosti znamená úspory energie a zníženie prevádzkových nákladov. Pri vysokých výkonoch môžu byť tieto úspory značné.

Minimalizácia spotřeby v pohotovostnom režime je ďalším dôležitým aspektom. Moderné konvertory dosahujú spotrebu pod 0,5 W v nečinnosti, čo pri miliardách zariadení na svete predstavuje významné úspory energie.

"Zvýšenie účinnosti AC-DC konvertorov o jeden percent môže globálne ušetriť energie ekvivalentnej výrobe niekoľkých elektrární."

Trendy v úsporných technológiách

Vývoj smeruje k využitiu nových polovodičových materiálov ako karbid kremíka (SiC) alebo nitrid gália (GaN). Tieto materiály umožňujú vyššie spínacie frekvencje, menšie rozmery a vyššiu účinnosť konvertorov.

Digitálne riadenie prináša možnosť adaptívnej optimalizácie podľa aktuálnej záťaže. Mikroprocesorové riadenie umožňuje implementáciu pokročilých algoritmov pre maximalizáciu účinnosti v celom rozsahu výkonu.

Bezpečnostné normy a certifikácie

Bezpečnosť AC-DC konvertorov je regulovaná medzinárodnými normami ako IEC 60950 alebo IEC 62368. Tieto normy definujú požiadavky na elektrickú bezpečnosť, ochranu pred úrazom elektrickým prúdom a požiarnu bezpečnosť.

Galvanické oddelenie medzi vstupom a výstupom je základným bezpečnostným prvkom. Transformátor alebo optočlen zabezpečuje, že používateľ nemôže prísť do kontaktu s nebezpečným sieťovým napätím.

Ochranné obvody musia reagovať na rôzne poruchy. Ochrana pred prepätím, podpätím, nadprúdom a prehriatím zabezpečuje bezpečnú prevádzku aj v nečakaných situáciách.

Certifikačné značky a ich význam

• CE označenie – súlad s európskymi bezpečnostnými direktívami
• UL Listed – testované laboratóriom Underwriters Laboratories
• FCC Part 15 – súlad s požiadavkami na elektromagnetickú kompatibilitu
• RoHS – neobsahuje nebezpečné látky ako olovo či ortuť

"Certifikácia nie je len formálnou požiadavkou, ale zárukou, že konvertor neohrozí bezpečnosť používateľov ani nespôsobí elektromagnetické rušenie."

Riešenie problémov a diagnostika

Najčastejšie problémy AC-DC konvertorov súvisia s degradáciou komponentov v čase. Elektrolytické kondenzátory majú obmedzenú životnosť a ich vysychanie vedie k zvýšeniu zvlnenia výstupného napätia.

Tepelné namáhanie je hlavným nepriateľom elektronických komponentov. Nedostatočné chladenie alebo upchaté ventilačné otvory vedú k predčasnému zlyhaniu. Pravidelná kontrola teploty a čistenie môže výrazne predĺžiť životnosť.

Elektromagnetické rušenie môže spôsobovať nestabilitu konvertora. Správne tienenie, filtrácia a dodržanie pokynov pre inštaláciu sú kľúčové pre spoľahlivú prevádzku.

Diagnostické postupy

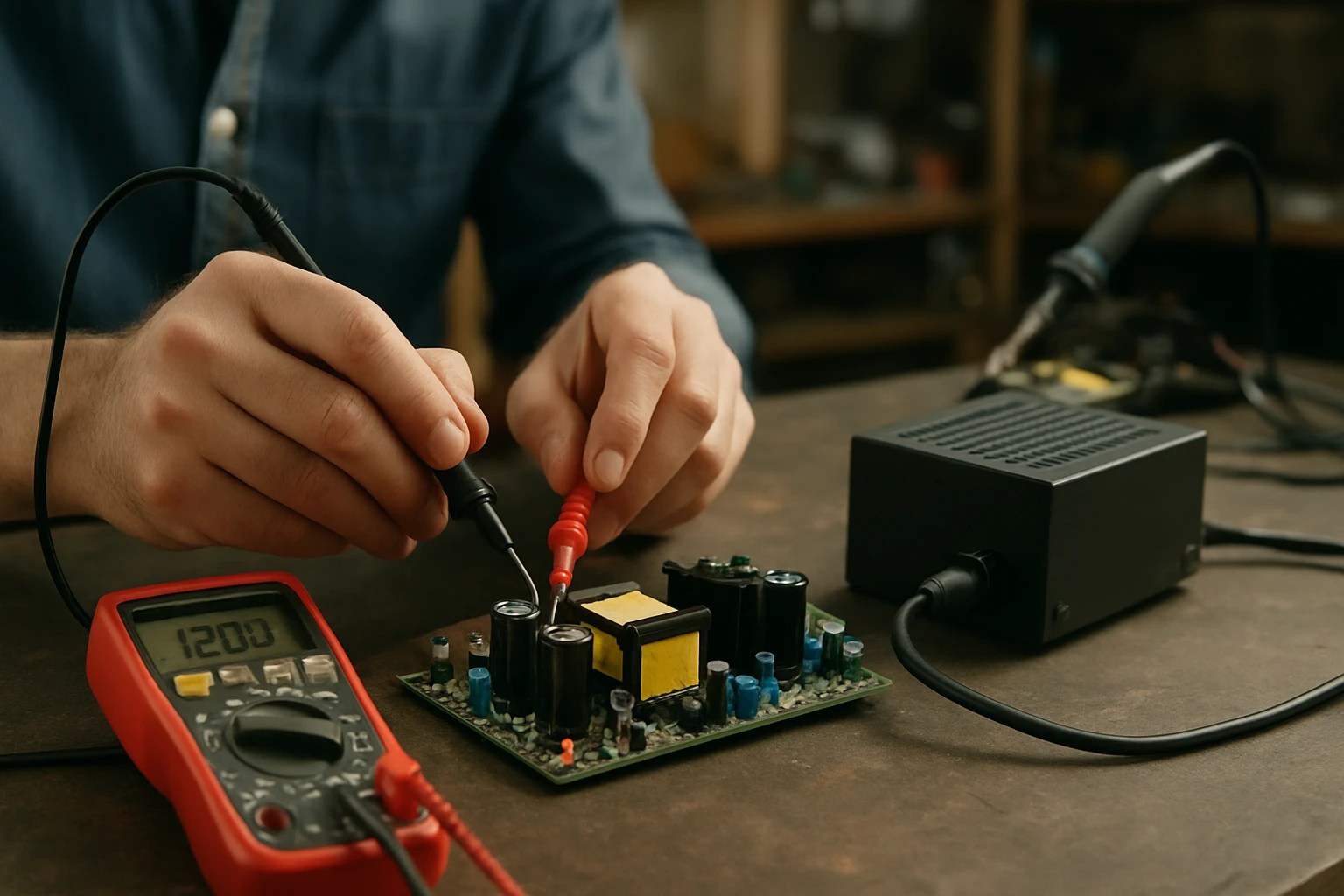

Meranie výstupného napätia multimetrom je prvým krokom diagnostiky. Osciloskop odhalí problémy so zvlnením alebo nestabilitou. Termokamera pomôže identifikovať prehrievajúce sa komponenty.

Vizuálna kontrola často odhalí zjavné problémy ako napučané kondenzátory, spálené rezistory alebo prasklé spoje. Kontrola mechanických spojov a kvality spájok je rovnako dôležitá.

Budúcnosť technológie AC-DC konvertorov

Vývoj polovodičových technológií otvára nové možnosti pre AC-DC konvertory. Širokoprúdové polovodiče (Wide Bandgap) ako GaN a SiC umožňujú prácu pri vyšších frekvenciách a teplotách s lepšou účinnosťou.

Digitalizácia riadenia prináša možnosti pokročilej diagnostiky a prediktívnej údržby. Konvertory môžu komunikovať so systémami správy energie a optimalizovať svoju činnosť podľa aktuálnych potrieb.

Integrácia s obnoviteľnými zdrojmi energie vyžaduje nové prístupy k návrhu konvertorov. Schopnosť pracovať s premenlivými vstupnými podmienkami a poskytovať podporné služby elektrickej sieti sa stáva čoraz dôležitejšou.

"Budúcnosť AC-DC konvertorov leží v inteligentných systémoch schopných adaptácie na meniace sa podmienky a komunikácie s okolím."

Emerging technológie

Bezdrôtový prenos energie mení požiadavky na konvertory v mobilných aplikáciách. Rezonančné obvody a vysokofrekvenčné konvertory umožňujú efektívny prenos energie na vzdialenosť.

Kvantové technológie môžu v budúcnosti priniesť revolučné zmeny v spôsobe premeny a riadenia elektrickej energie. Supravodiče a kvantové efekty otvoria nové možnosti pre ultravysokú účinnosť.

Výber správneho konvertora

Pri výbere AC-DC konvertora je potrebné zvážiť niekoľko kľúčových parametrov. Výstupný výkon musí pokryť maximálnu spotrebu zapojeného zariadenia s určitou bezpečnostnou rezervou.

Stabilita výstupného napätia je kritická pre citlivé elektronické zariadenia. Špecifikácie ako line regulation a load regulation udávajú, ako sa mení výstupné napätie pri zmenách vstupného napätia alebo záťaže.

Prevádzkové podmienky ovplyvňujú voľbu konvertora. Teplota okolia, vlhkosť, vibrácie a elektromagnetické prostredie určujú, aký typ konvertora je vhodný pre danú aplikáciu.

Kritériá pre výber

• Výstupný výkon – s 20-30% rezervou nad maximálnu spotrebu
• Účinnosť – vyššia účinnosť znamená menšie tepelné straty
• Rozmery a hmotnosť – dôležité pre prenosné aplikácie
• Cena – vyváženie medzi nákladmi a požadovanými vlastnosťami
• Certifikácie – súlad s požiadavkami cieľového trhu

"Správny výber konvertora nie je len o technických parametroch, ale aj o pochopení konkrétnych požiadaviek aplikácie."

Údržba a predlženie životnosti

Preventívna údržba AC-DC konvertorov môže výrazne predĺžiť ich životnosť. Pravidelné čistenie od prachu zabezpečuje správne chladenie a predchádza prehrievaniu komponentov.

Kontrola mechanických spojov odhalí uvoľnené skrutky alebo korózne poškodenia. Vibrácie a tepelné cykly môžu postupne uvoľniť spoje a zvýšiť prechodový odpor.

Meranie základných parametrov ako výstupné napätie a teplota pomáha včas odhaliť začínajúce sa problémy. Trend postupného zhoršovania parametrov indikuje potrebu výmeny komponentov.

Preventívne opatrenia

Vhodné umiestnenie konvertora zabezpečuje dostatok priestoru pre chladenie. Priame slnečné svetlo alebo blízkosť tepelných zdrojov skracuje životnosť elektronických komponentov.

Kvalita vstupného napätia ovplyvňuje zaťaženie konvertora. Použitie prepäťových ochranných prvkov a sieťových filtrov chráni pred poruchami v elektrickej sieti.

"Investícia do kvalitnej údržby sa vráti vo forme predĺženej životnosti a spoľahlivosti konvertorov."

Aké sú hlavné rozdiely medzi lineárnymi a spínanými AC-DC konvertormi?

Lineárne konvertory pracujú kontinuálne s účinnosťou 50-60% a produkujú minimálny šum, ale generujú veľa tepla. Spínané konvertory používajú vysokofrekvenčné spínanie s účinnosťou až 95%, sú kompaktnejšie, ale produkujú elektromagnetické rušenie vyžadujúce filtráciu.

Prečo potrebujeme AC-DC konvertory v domácnostiach?

Elektrická sieť dodáva striedavý prúd, ale väčšina elektronických zariadení potrebuje jednosmerný prúd pre svoju činnosť. Konvertory umožňujú premenu a zároveň poskytujú správne napätie pre konkrétne zariadenie – napríklad 5V pre USB zariadenia alebo 12V pre LED pásy.

Ako poznám, že môj AC-DC konvertor potrebuje výmenu?

Hlavné príznaky zahŕňajú nestabilné výstupné napätie, zvýšenú teplotu prevádzky, neobvyklé zvuky (bzučanie, pískanie), viditeľné poškodenie komponentov alebo časté výpadky zapojeného zariadenia. Meranie výstupného napätia multimetrom potvrdí podozrenie.

Môžem použiť konvertor s vyšším výkonom, než potrebujem?

Áno, použitie konvertora s vyšším výkonom je bezpečné a často odporúčané. Konvertor bude pracovať s nižším zaťažením, čo môže zlepšiť jeho účinnosť a predĺžiť životnosť. Dôležité je dodržať správne výstupné napätie pre dané zariadenie.

Aké bezpečnostné opatrenia dodržiavať pri práci s AC-DC konvertormi?

Vždy odpojte napájanie pred akoukoľvek manipuláciou. Používajte iba certifikované konvertory s galvanickým oddelením. Zabezpečte dostatok priestoru pre chladenie a nevystavujte konvertory vlhkosti. Pri poruche neopravujte konvertor sami, ale obráťte sa na kvalifikovaného technika.

Ako ovplyvňuje kvalita vstupného napätia fungovanie konvertora?

Kolísanie napätia, prepäťové špičky a harmonické skreslenie zaťažujú konvertor a môžu skracovať jeho životnosť. Kvalitné konvertory majú širší rozsah vstupného napätia a ochranné obvody. Pre citlivé aplikácie sa odporúča použitie sieťových filtrov alebo UPS systémov.
